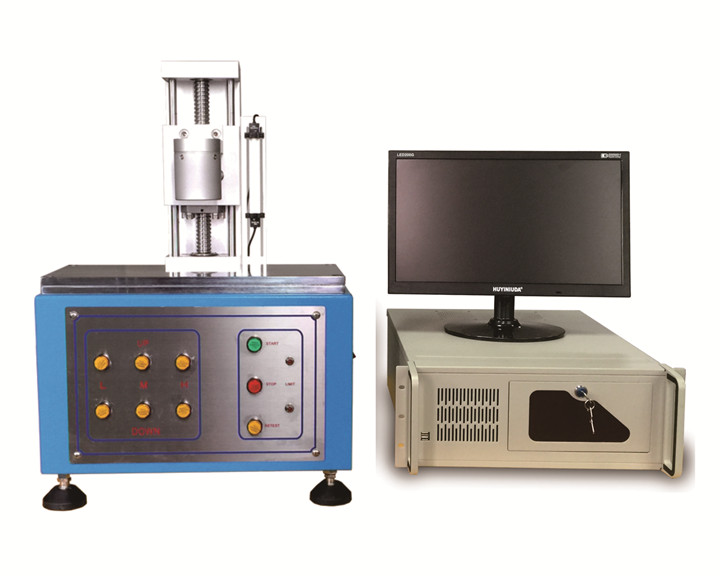

荷重曲線試驗機適用于各種按鍵及開關之（荷重-行程）曲線測試，利用WINDOWS中文視窗畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表…等等).本機器採用伺服馬達傳動,可提供高精度之(荷重-行程)測定,及可得到完全準確之按鍵及開關曲線試驗。
一、機臺規格：
1. 測試荷重：2kgf
2. ZUI小顯示荷重：0.01gf
3. ZUI大測試行程: 100mm
4. ZUI小顯示行程: 0.01 mm,0.001 mm(Option)
5. 測試速度范圍 :0-100mm/min
6. 傳動機構:滾珠螺桿
7. 驅動馬達:伺服馬達, 驅動馬達
8. 外觀尺寸:300W×270D×500H ㎜
9. 機臺重量:31kg
10. 使用電源:220V
二、 機臺特點：
■可直接設定測試速度, 測定荷重,測定行程,伺服控制一次完成測試。
■可設定間隔時間及次數, 直接完成測試。
■可單機操作, 上下限公差設定、圖形表示、GO/NG判定聲音。
■測定條件設定可記憶大50組。
■直接印表機印刷測試數據, 設上下限工程能力指數統計資料自動印刷處理。
■可接X—Y Recorder（繪圖儀）直接繪圖。
■RS-232C接口可連接電腦軟體, 量測曲線編排數，量測數據、選擇列印轉至PDF檔
Email皆可輕松完成。
■電腦連接時, 測試條件、規范、次數、曲線圖等皆由電腦畫面來設定。
■電腦軟體可同時測量阻抗(阻抗計軟件另購)。
